工业 CT

u项目简介

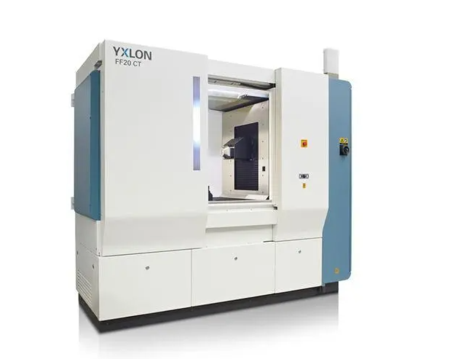

CT是一种非侵入性和非破坏性成像技术，在不破坏样品的情况下，利用X射线对物体进行扫描，能够获得样品内部三维结构和形貌信息。纳米、微米CT适用于小尺寸样品高分辨率的检测，分辨率和样品尺寸的对应关系见下表；工业CT适合大尺寸样品检测，320kV强力的微焦点射线源，拥有优秀的解析度与精度，适用于高密度的大型工业样品检测，5轴马达载物台台最大可放置质量100kg的样品。

u样品要求

分辨率：指像素点的大小，比如200nm分辨率，就是图片中一个像素点的大小是边长200nm的正方形，一般看清一个特征结构至少3-5个像素点，假设分辨率为“Xμm”，能看清“3Xμm-5 Xμm”的特征结构。

样品尺寸：样品尺寸越大，能做的分辨率就越低，不同仪器像素不同，对样品尺寸要求不同，下表仅供参考，具体请联系工程师确认。15071040697

u结果展示

u常见问题：

1. 如何确定所需分辨率？

答：根据我们要观察的结构尺寸可以初步推算所需分辨率，通常需要观测的结构下探测器上的投影，需要100%覆盖1-3个探元，结构才能测到，由于样品的摆放等因素，投影必须覆盖3-5个探元，才能成功观测，反映在分辨率上，需要结构的尺寸在数值上是分辨率的3-5倍；比如观测的孔隙直径为120um，则需要分辨率达到24-40um才能得到较为清晰的图片。

2. CT数据处理软件有哪些？

答：目前常见的处理软件有三种，分别是VG、Avizo、Dragonfly：

VG：适合于工业方向，机械制造的数据分析，常用功能包括铸件中的气孔、缩松的量化分析，壁厚分析，设计与实物对比（数模比对），尺寸测量等；

Avizo：适合于科研方向的数据处理，材料科学油气地质和生物领域，如图像分割，量化分析等，多用于样品中不同成分的区分提取；

Dragonfly：在生物方向功能丰富，建立分割模型，可以对大量数据进行批量处理，提高数据处理效率。

u测试提示：

1.可开正规测试发票，附带测试清单。

2.有腐蚀性，毒性，或其他有危害性等特殊样品要事先告知测试人员，测试人员也要告知样品方哪些样品不能测或会对仪器产生损伤，测试后会对样品产生哪些变化；

3.客户需提供详细的样品资料，包括元素，主要成分和详细测试参数及条件。和测试人员充分讨论，商定最终测试条件；

4.测试人员与顾客通过QQ，微信或邮件沟通，出现测试纠纷，邮件或聊天记录将作为重要的仲裁依据；请加QQ和技术人员交流。QQ：82187958。微信：15071040697

5.杜绝测试、解析和合成违反国家相关法律法规的样品，一经发现将追究其法律责任。
